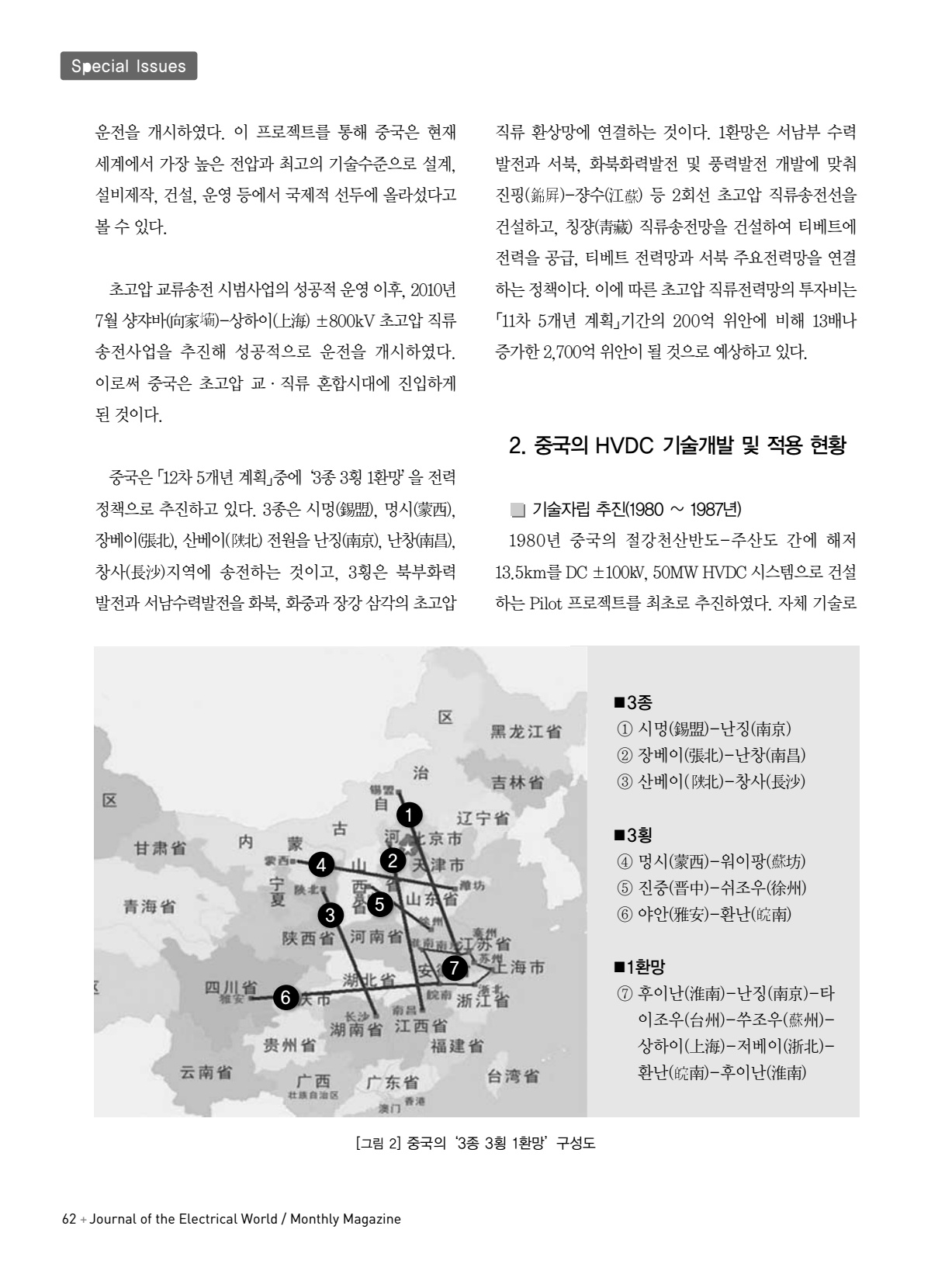

64페이지 내용 : 62 + Journal of the Electrical World Monthly Magazine Special Issues 운전을 개시하였다. 이 프로젝트를 통해 중국은 현재 세계에서 가장 높은 전압과 최고의 기술수준으로 설계, 설비제작, 건설, 운영등에서국제적선두에올라섰다고 볼수있다. 초고압교류송전시범사업의성공적운영이후, 2010년 7월샹쟈바 -상하이 ±800kV 초고압직류 송전사업을 추진해 성공적으로 운전을 개시하였다. 이로써 중국은 초고압 교∙직류 혼합시대에 진입하게 된것이다. 중국은「12차5개년계획」중에‘3종3횡1환망’ 을전력 정책으로 추진하고 있다. 3종은 시멍 멍시 , 장베이 산베이 전원을난징 南京 , 난창 , 창사 지역에 송전하는 것이고, 3횡은 북부화력 발전과서남수력발전을화북, 화중과장강삼각의초고압 직류 환상망에 연결하는 것이다. 1환망은 서남부 수력 발전과 서북, 화북화력발전 및 풍력발전 개발에 맞춰 진핑 -쟝수 江 등 2회선 초고압 직류송전선을 건설하고, 칭쟝 직류송전망을 건설하여 티베트에 전력을 공급, 티베트 전력망과 서북 주요전력망을 연결 하는정책이다. 이에따른초고압직류전력망의투자비는 「11차 5개년 계획」기간의 200억 위안에 비해 13배나 증가한2,700억위안이될것으로예상하고있다. 2. 중국의 HVDC 기술개발 및 적용 현황 기술자립 추진 1980 1987년 1980년 중국의 절강천산반도-주산도 간에 해저 13.5km를DC ±100㎸,50MW HVDC 시스템으로건설 하는 Pilot 프로젝트를 최초로 추진하였다. 자체 기술로 [그림 2] 중국의‘3종 3횡 1환망’구성도 ■3종 ① 시멍 난징 南京 ② 장베이 난창 ③ 산베이 -창사 ■3횡 ④ 멍시 -워이팡 ⑤ 진중 -쉬조우 ⑥ 야안 -환난 南 ■1환망 ⑦ 후이난 -난징 南京 -타 이조우 -쑤조우 상하이 -저베이 환난 南 -후이난 1 4 2 3 5 67

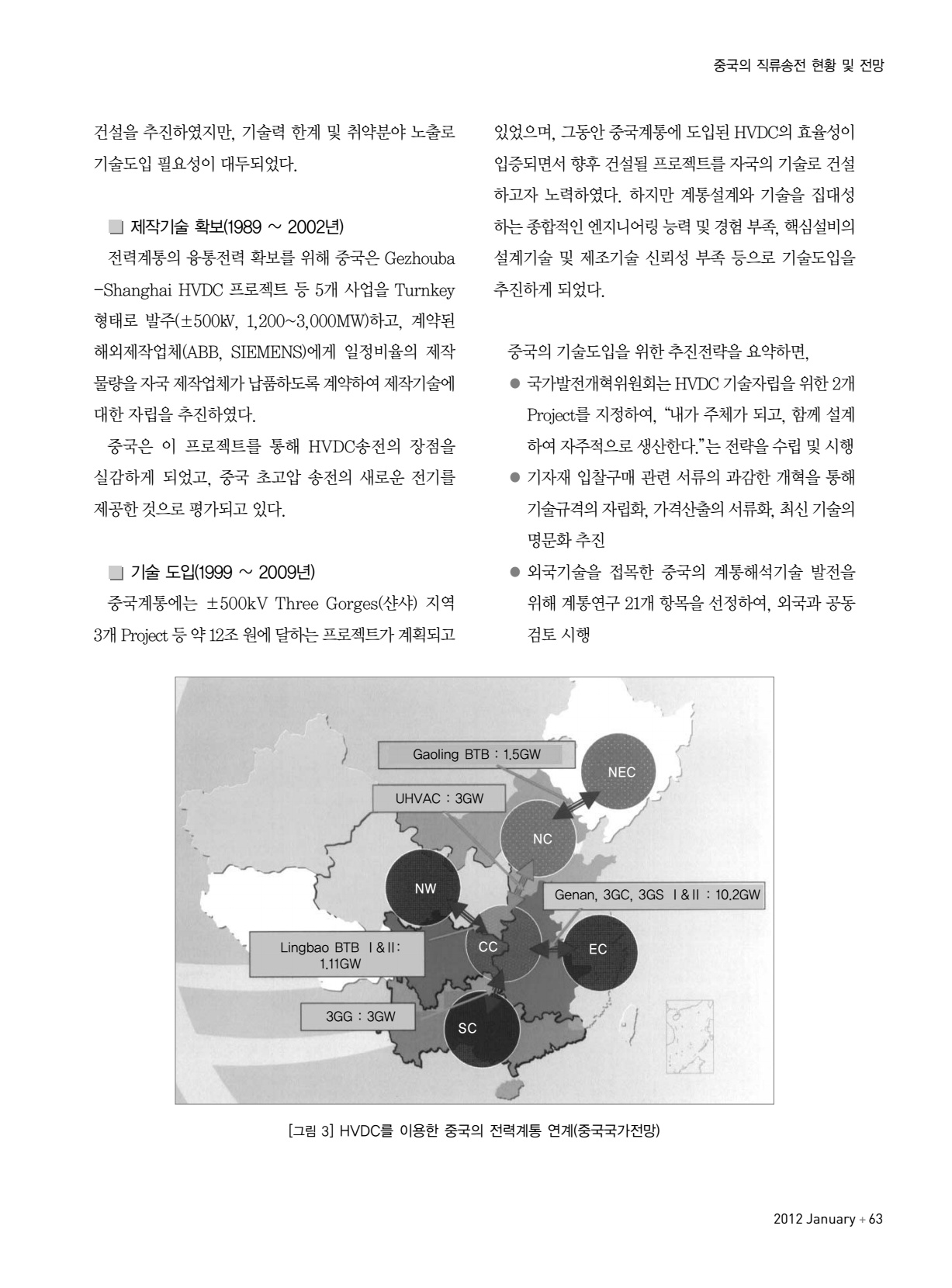

65페이지 내용 : 2012 January + 63 중국의 직류송전 현황 및 전망 건설을 추진하였지만, 기술력 한계 및 취약분야 노출로 기술도입필요성이대두되었다. 제작기술 확보 1989 2002년 전력계통의 융통전력 확보를 위해 중국은 Gezhouba -Shanghai HVDC 프로젝트 등 5개 사업을 Turnkey 형태로 발주 ±500㎸, 1,2003,000MW 하고, 계약된 해외제작업체 ABB, SIEMENS 에게 일정비율의 제작 물량을자국제작업체가납품하도록계약하여제작기술에 대한 자립을 추진하였다. 중국은 이 프로젝트를 통해 HVDC송전의 장점을 실감하게 되었고, 중국 초고압 송전의 새로운 전기를 제공한것으로평가되고있다. 기술 도입 1999 2009년 중국계통에는 ±500kV Three Gorges 샨샤 지역 3개Project 등약12조원에달하는프로젝트가계획되고 있었으며, 그동안중국계통에도입된HVDC의효율성이 입증되면서향후건설될프로젝트를자국의기술로건설 하고자 노력하였다. 하지만 계통설계와 기술을 집대성 하는종합적인엔지니어링능력및경험부족, 핵심설비의 설계기술 및 제조기술 신뢰성 부족 등으로 기술도입을 추진하게되었다. 중국의기술도입을위한추진전략을요약하면, ●국가발전개혁위원회는HVDC 기술자립을위한2개 Project를 지정하여,“내가 주체가 되고, 함께 설계 하여자주적으로생산한다.”는전략을수립및시행 ●기자재 입찰구매 관련 서류의 과감한 개혁을 통해 기술규격의자립화, 가격산출의서류화, 최신기술의 명문화추진 ●외국기술을 접목한 중국의 계통해석기술 발전을 위해 계통연구 21개 항목을 선정하여, 외국과 공동 검토시행 [그림 3] HVDC를 이용한 중국의 전력계통 연계 중국국가전망 Gaoling BTB 1.5GW UHVAC 3GW NEC NC NW CC SC EC 3GG 3GW Genan, 3GC, 3GS Ⅰ&Ⅱ 10.2GW Lingbao BTB Ⅰ&Ⅱ1.11GW
