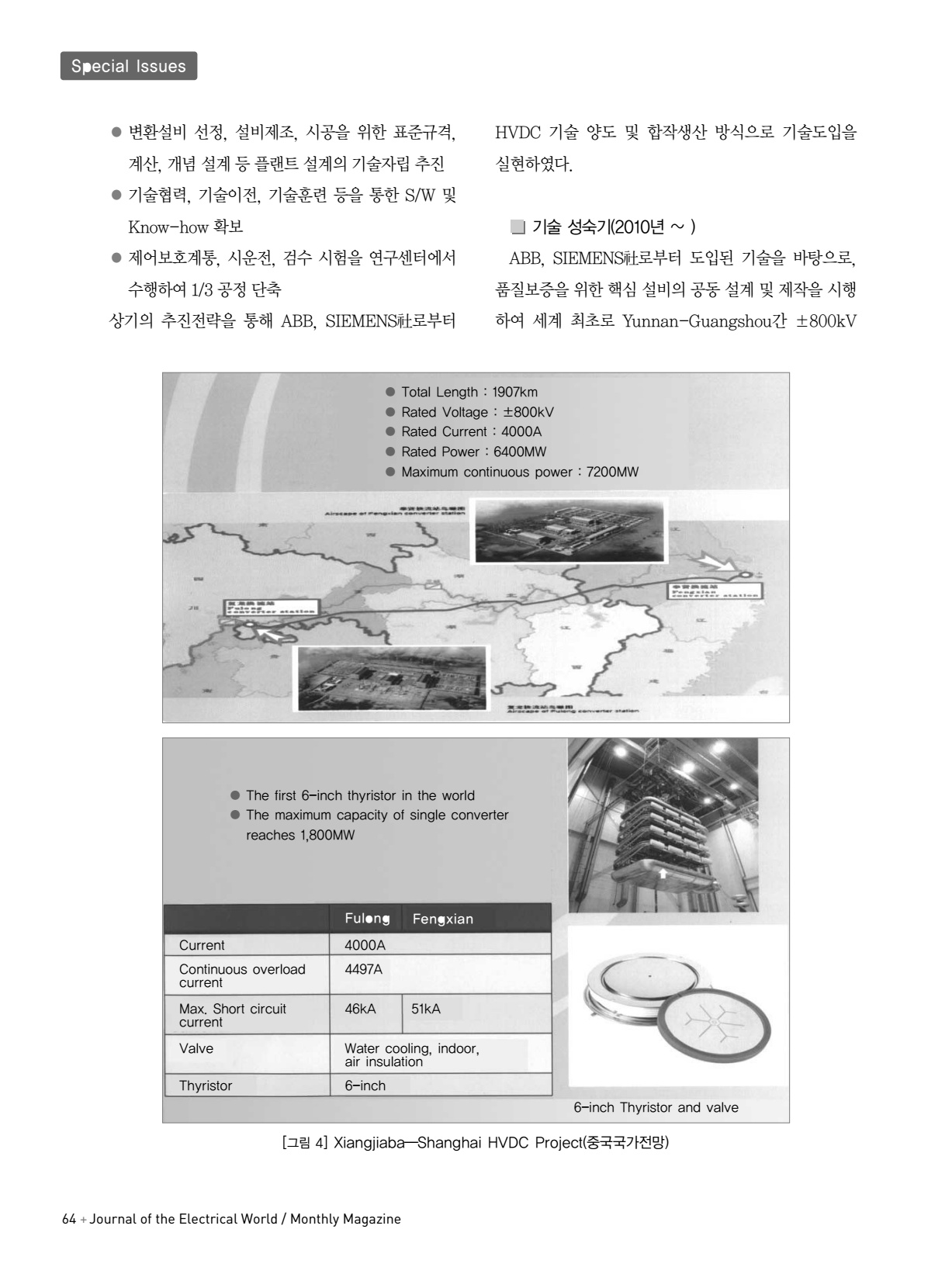

66페이지 내용 : 64 + Journal of the Electrical World Monthly Magazine Special Issues ●변환설비 선정, 설비제조, 시공을 위한 표준규격, 계산, 개념설계등플랜트설계의기술자립추진 ●기술협력, 기술이전, 기술훈련 등을 통한 S/W 및 Know-how 확보 ●제어보호계통, 시운전, 검수 시험을 연구센터에서 수행하여1/3 공정단축 상기의 추진전략을 통해 ABB, SIEMENS 로부터 HVDC 기술 양도 및 합작생산 방식으로 기술도입을 실현하였다. 기술 성숙기 2010년 ABB, SIEMENS 로부터 도입된 기술을 바탕으로, 품질보증을위한핵심설비의공동설계및제작을시행 하여 세계 최초로 Yunnan-Guangshou간 ±800kV [그림 4] Xiangjiaba—Shanghai HVDC Project 중국국가전망 ● Total Length 1907km ● Rated Voltage ±800kV ● Rated Current 4000A ● Rated Power 6400MW ● Maximum continuous power 7200MW ● The first 6-inch thyristor in the world ● The maximum capacity of single converter reaches 1,800MW Fulong Fengxian Current 4000A Thyristor 6-inch 6-inch Thyristor and valve Continuous overload current 4497A Max. Short circuit current 46kA Valve Water cooling, indoor, air insulation51kA

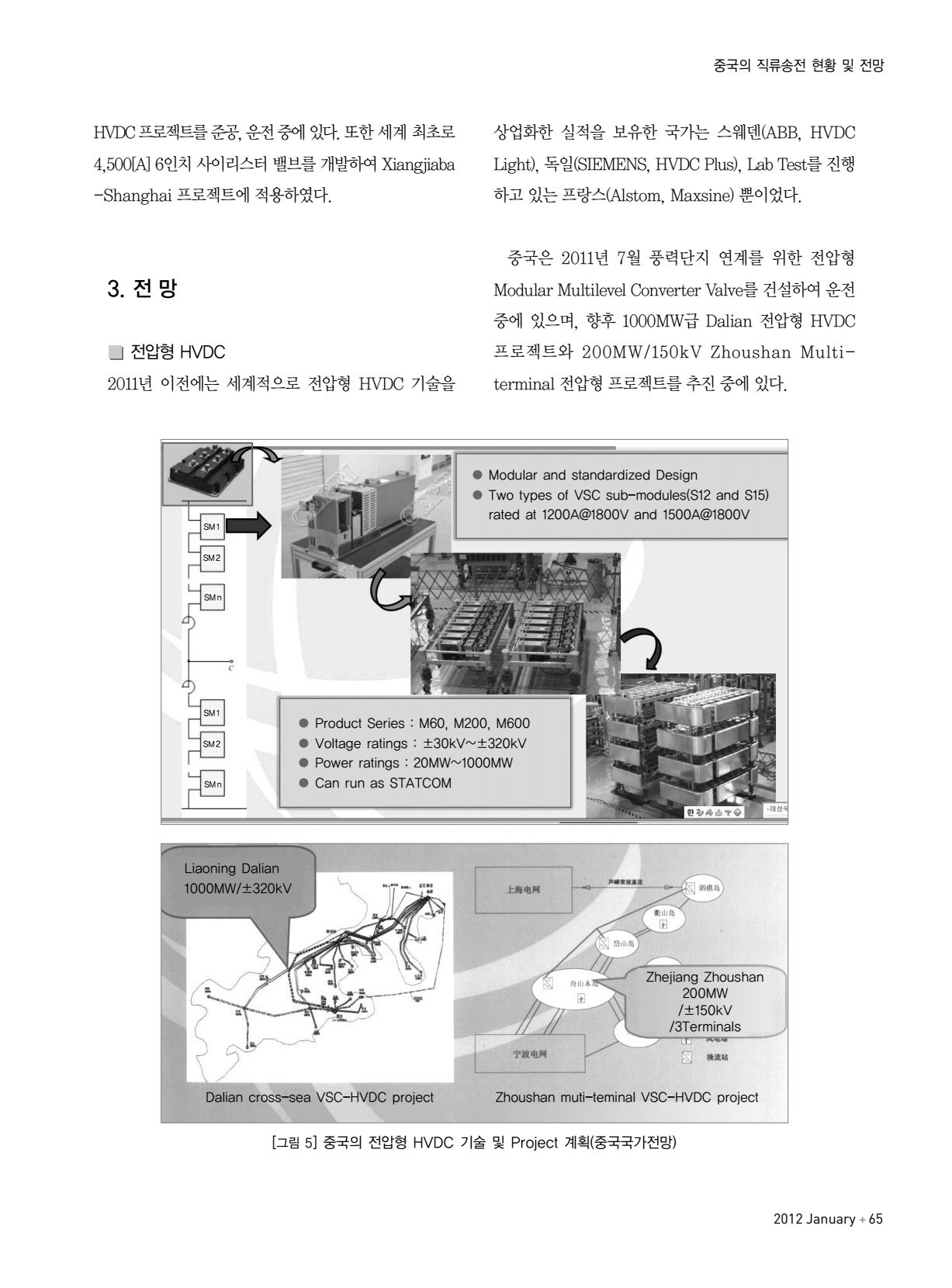

67페이지 내용 : 2012 January + 65 중국의 직류송전 현황 및 전망 HVDC 프로젝트를준공, 운전중에있다. 또한세계최초로 4,500[A] 6인치사이리스터밸브를개발하여Xiangjiaba -Shanghai 프로젝트에적용하였다. 3. 전 망 전압형 HVDC 2011년 이전에는 세계적으로 전압형 HVDC 기술을 상업화한 실적을 보유한 국가는 스웨덴 ABB, HVDC Light , 독일 SIEMENS, HVDC Plus , Lab Test를진행 하고있는프랑스 Alstom, Maxsine 뿐이었다. 중국은 2011년 7월 풍력단지 연계를 위한 전압형 Modular Multilevel Converter Valve를건설하여운전 중에 있으며, 향후 1000MW급 Dalian 전압형 HVDC 프로젝트와 200MW/150kV Zhoushan Multiterminal 전압형프로젝트를추진중에있다. [그림 5] 중국의 전압형 HVDC 기술 및 Project 계획 중국국가전망 ● Product Series M60, M200, M600 ● Voltage ratings ±30kV±320kV ● Power ratings 20MW1000MW ● Can run as STATCOM Liaoning Dalian 1000MW/±320kV Dalian cross-sea VSC-HVDC project Zhoushan muti-teminal VSC-HVDC project Zhejiang Zhoushan 200MW /±150kV /3Terminals SM1 SM2 SMn SM1 SM2 SMn ● Modular and standardized Design ● Two types of VSC sub-modules S12 and S15 rated at 1200A@1800V and1500A@1800V
