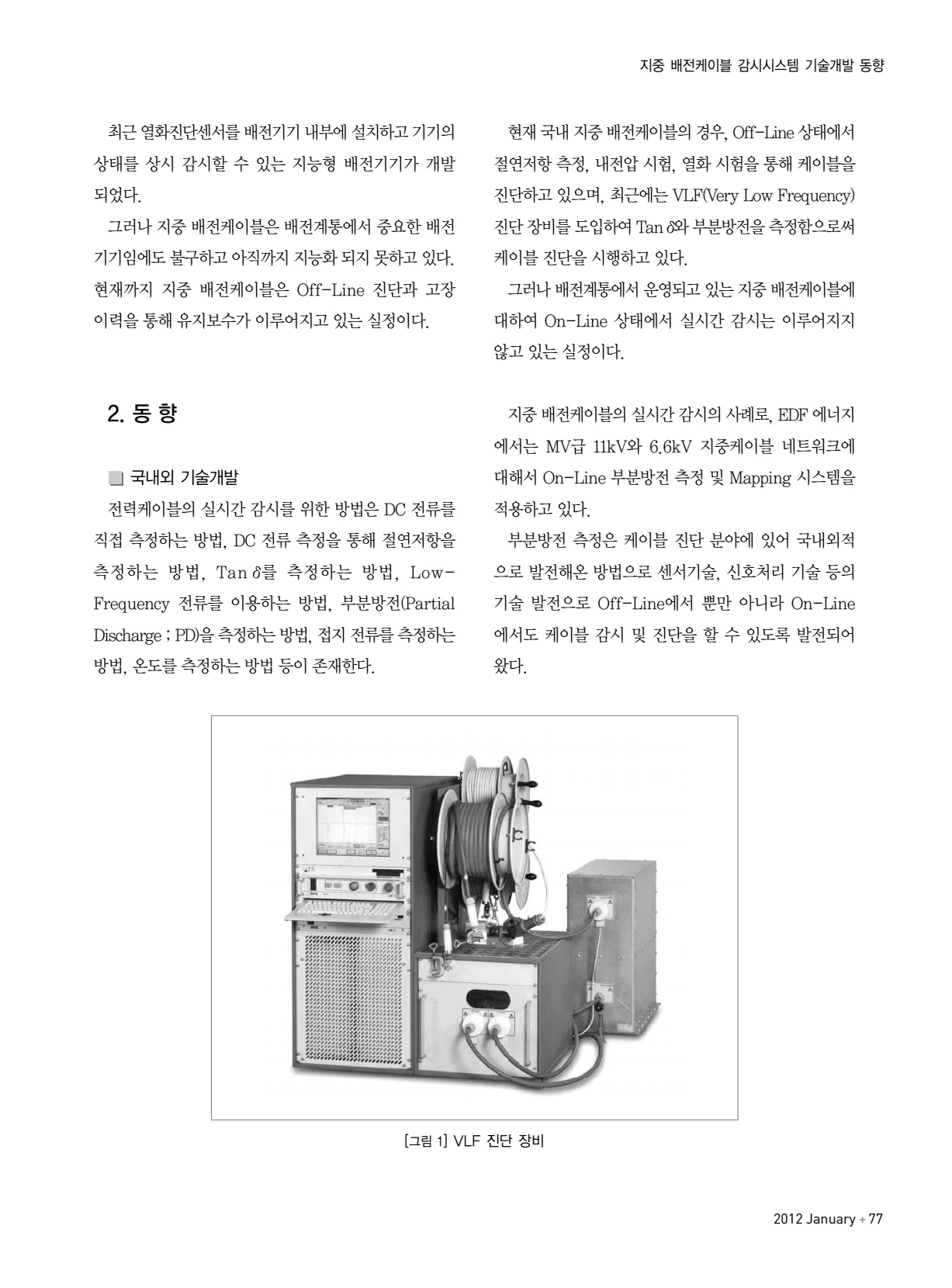

79페이지 내용 : 최근열화진단센서를배전기기내부에설치하고기기의 상태를 상시 감시할 수 있는 지능형 배전기기가 개발 되었다. 그러나 지중 배전케이블은 배전계통에서 중요한 배전 기기임에도불구하고아직까지지능화되지못하고있다. 현재까지 지중 배전케이블은 Off-Line 진단과 고장 이력을통해유지보수가이루어지고있는실정이다. 2. 동 향 국내외 기술개발 전력케이블의 실시간 감시를 위한 방법은 DC 전류를 직접 측정하는 방법, DC 전류 측정을 통해 절연저항을 측정하는 방법, Tan δ를 측정하는 방법, LowFrequency 전류를 이용하는 방법, 부분방전 Partial Discharge ; PD 을측정하는방법, 접지전류를측정하는 방법, 온도를측정하는방법등이존재한다. 현재국내지중배전케이블의경우, Off-Line 상태에서 절연저항측정, 내전압 시험, 열화 시험을 통해 케이블을 진단하고있으며, 최근에는VLF Very Low Frequency 진단장비를도입하여Tan δ와부분방전을측정함으로써 케이블진단을시행하고있다. 그러나배전계통에서운영되고있는지중배전케이블에 대하여 On-Line 상태에서 실시간 감시는 이루어지지 않고있는실정이다. 지중배전케이블의실시간감시의사례로, EDF 에너지 에서는 MV급 11kV와 6.6kV 지중케이블 네트워크에 대해서 On-Line 부분방전 측정 및 Mapping 시스템을 적용하고있다. 부분방전 측정은 케이블 진단 분야에 있어 국내외적 으로 발전해온 방법으로 센서기술, 신호처리 기술 등의 기술 발전으로 Off-Line에서 뿐만 아니라 On-Line 에서도 케이블 감시 및 진단을 할 수 있도록 발전되어 왔다. 2012 January + 77 지중 배전케이블 감시시스템 기술개발 동향 [그림 1] VLF 진단장비
