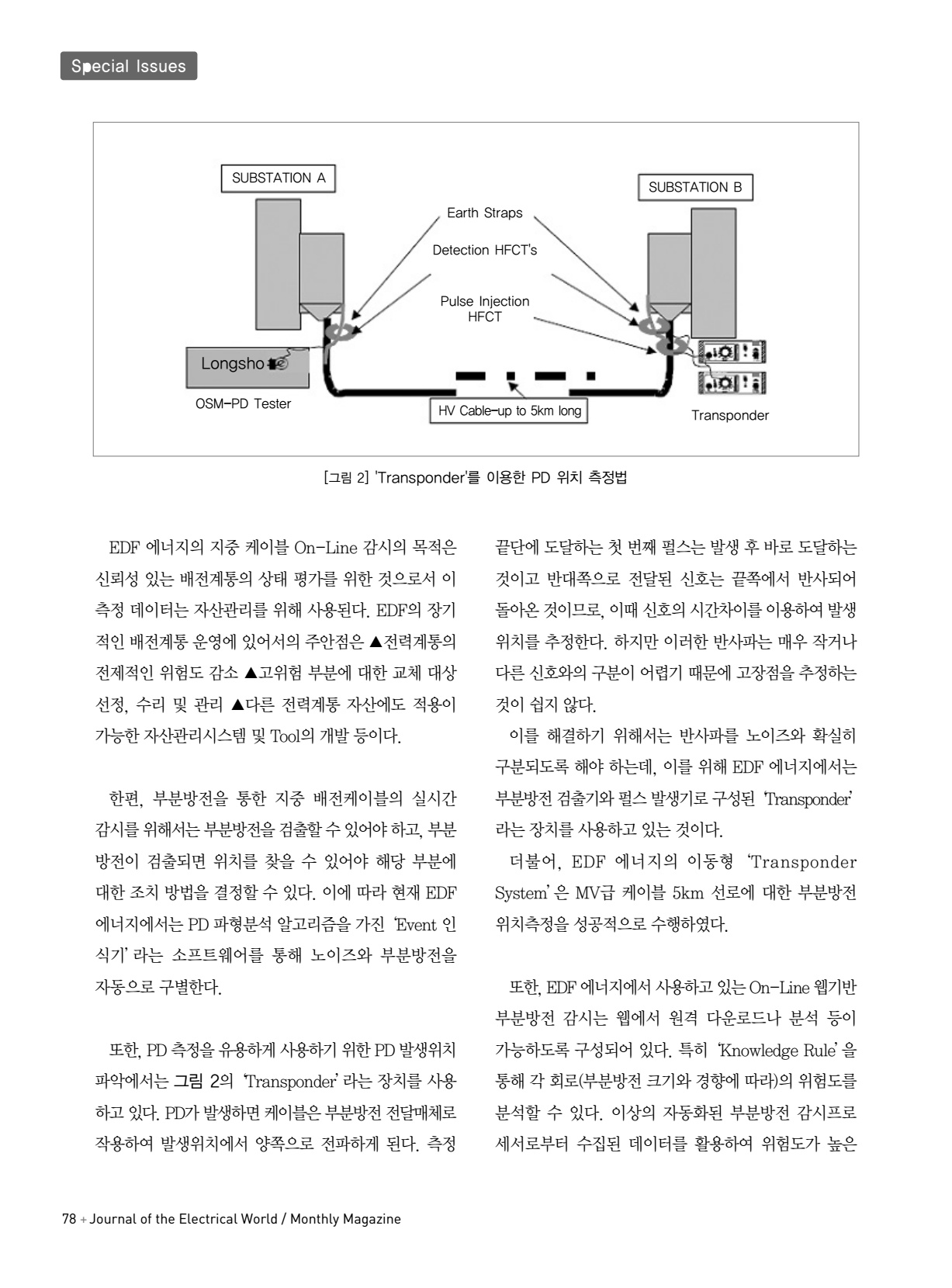

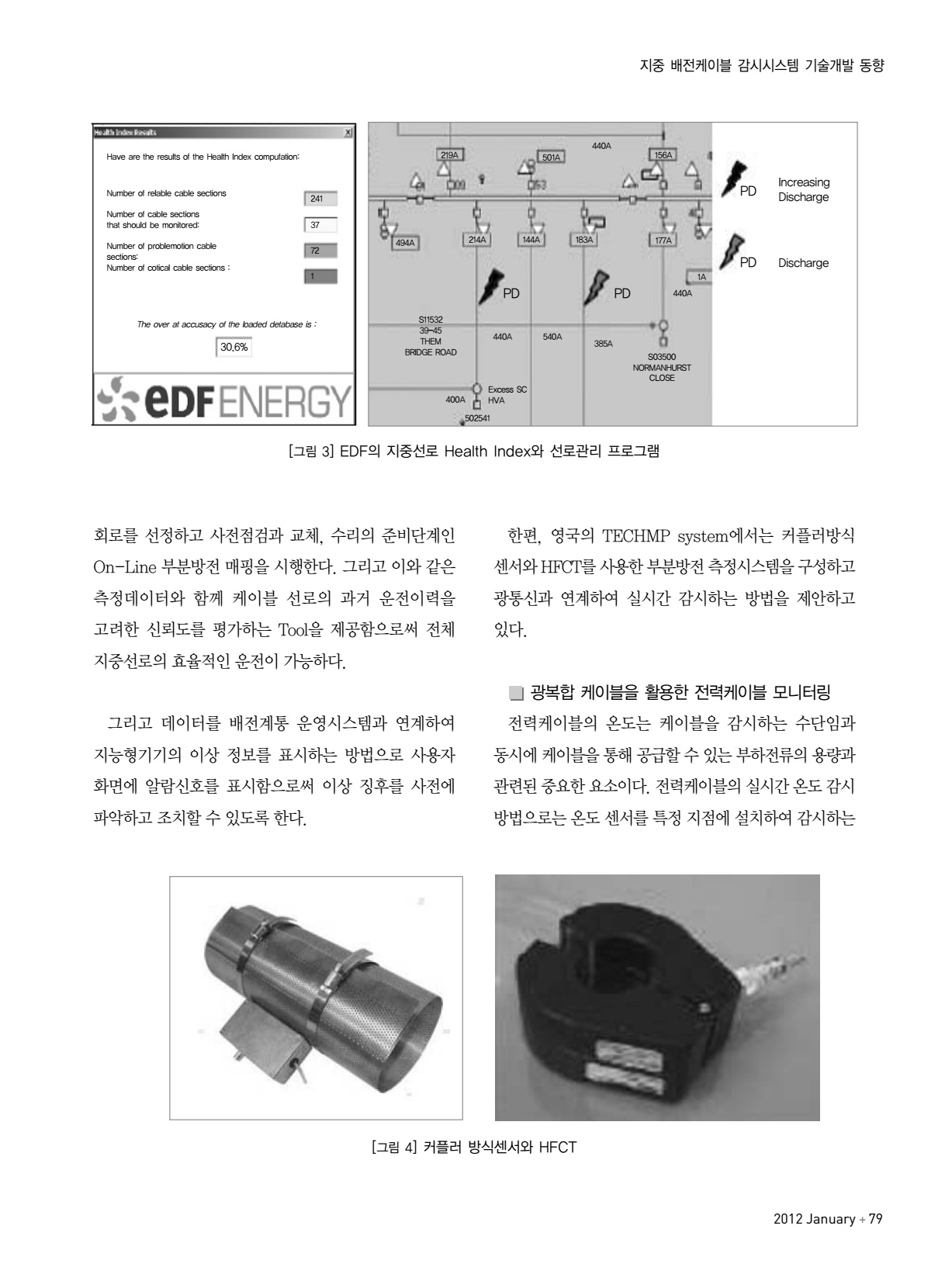

80페이지 내용 : 78 + Journal of the Electrical World Monthly Magazine Special Issues EDF 에너지의 지중 케이블 On-Line 감시의 목적은 신뢰성 있는 배전계통의 상태 평가를 위한 것으로서 이 측정 데이터는 자산관리를 위해 사용된다. EDF의 장기 적인배전계통운영에있어서의주안점은▲전력계통의 전제적인 위험도 감소 ▲고위험 부분에 대한 교체 대상 선정, 수리 및 관리 ▲다른 전력계통 자산에도 적용이 가능한자산관리시스템및Tool의개발등이다. 한편, 부분방전을 통한 지중 배전케이블의 실시간 감시를위해서는부분방전을검출할수있어야하고, 부분 방전이 검출되면 위치를 찾을 수 있어야 해당 부분에 대한 조치 방법을 결정할 수 있다. 이에 따라 현재 EDF 에너지에서는 PD 파형분석 알고리즘을 가진‘Event 인 식기’ 라는 소프트웨어를 통해 노이즈와 부분방전을 자동으로구별한다. 또한, PD 측정을유용하게사용하기위한PD 발생위치 파악에서는 그림 2의‘Transponder’ 라는 장치를 사용 하고있다. PD가발생하면케이블은부분방전전달매체로 작용하여 발생위치에서 양쪽으로 전파하게 된다. 측정 끝단에도달하는첫번째펄스는발생후바로도달하는 것이고 반대쪽으로 전달된 신호는 끝쪽에서 반사되어 돌아온것이므로, 이때신호의시간차이를이용하여발생 위치를 추정한다. 하지만 이러한 반사파는 매우 작거나 다른신호와의구분이어렵기때문에 고장점을추정하는 것이쉽지않다. 이를 해결하기 위해서는 반사파를 노이즈와 확실히 구분되도록 해야 하는데, 이를 위해 EDF 에너지에서는 부분방전검출기와펄스발생기로구성된‘Transponder’ 라는장치를사용하고있는것이다. 더불어, EDF 에너지의 이동형‘Transponder System’ 은 MV급 케이블 5km 선로에 대한 부분방전 위치측정을성공적으로수행하였다. 또한, EDF 에너지에서사용하고있는On-Line 웹기반 부분방전 감시는 웹에서 원격 다운로드나 분석 등이 가능하도록 구성되어 있다. 특히‘Knowledge Rule’ 을 통해 각 회로 부분방전 크기와 경향에 따라 의 위험도를 분석할 수 있다. 이상의 자동화된 부분방전 감시프로 세서로부터 수집된 데이터를 활용하여 위험도가 높은 [그림 2] Transponder를 이용한 PD 위치 측정법 SUBSTATION A OSM-PD Tester Transponder Longsho SUBSTATION B Earth Straps HV Cable-up to 5km long Detection HFCTs Pulse InjectionHFCT
