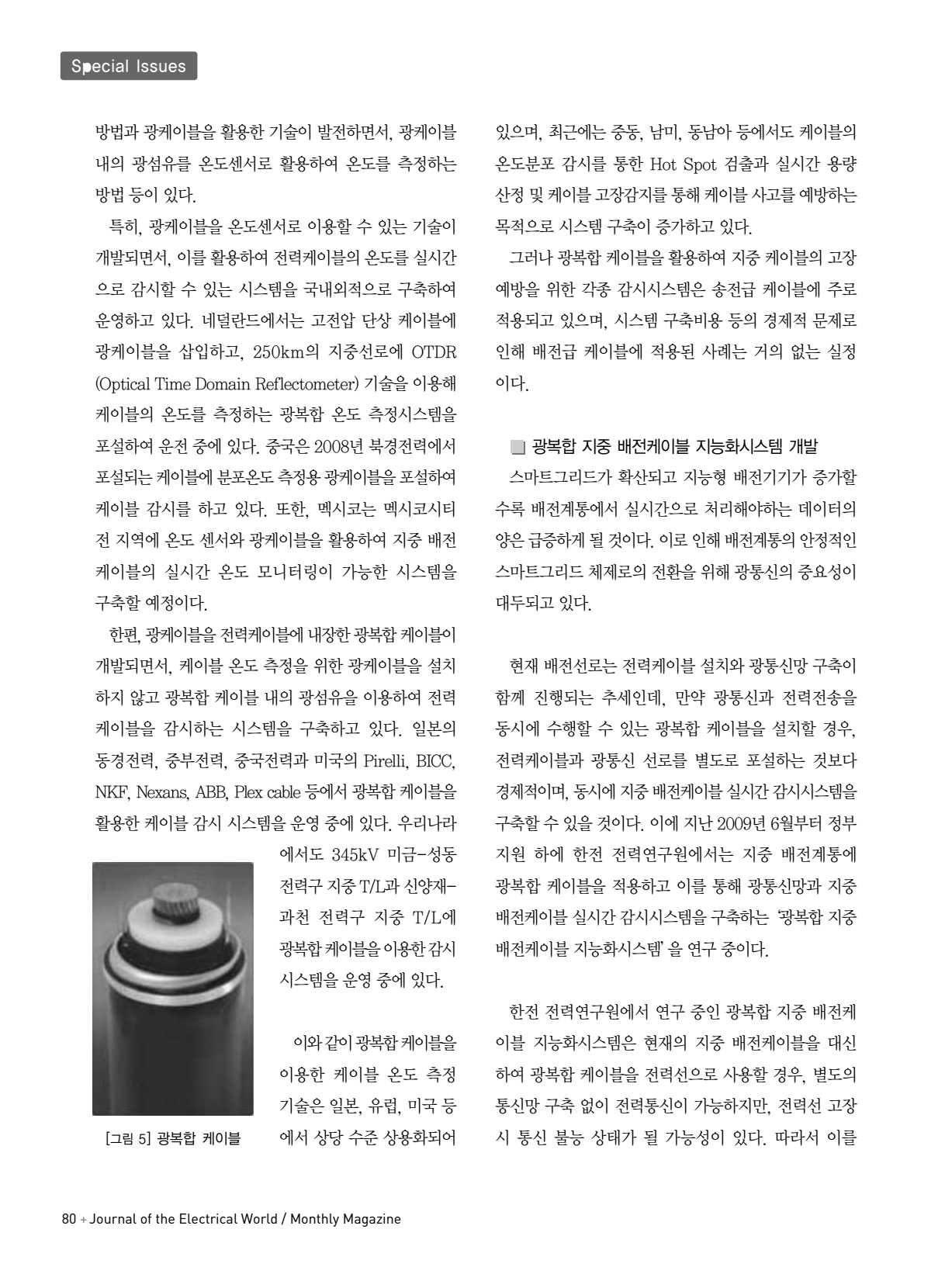

82페이지 내용 : 80 + Journal of the Electrical World Monthly Magazine Special Issues 방법과 광케이블을 활용한 기술이 발전하면서, 광케이블 내의 광섬유를 온도센서로 활용하여 온도를 측정하는 방법등이있다. 특히, 광케이블을 온도센서로 이용할 수 있는 기술이 개발되면서, 이를활용하여전력케이블의온도를실시간 으로 감시할 수 있는 시스템을 국내외적으로 구축하여 운영하고 있다. 네덜란드에서는 고전압 단상 케이블에 광케이블을 삽입하고, 250km의 지중선로에 OTDR Optical Time Domain Reflectometer 기술을이용해 케이블의 온도를 측정하는 광복합 온도 측정시스템을 포설하여운전중에있다. 중국은2008년북경전력에서 포설되는케이블에분포온도측정용광케이블을포설하여 케이블 감시를 하고 있다. 또한, 멕시코는 멕시코시티 전 지역에 온도 센서와 광케이블을 활용하여 지중 배전 케이블의 실시간 온도 모니터링이 가능한 시스템을 구축할 예정이다. 한편, 광케이블을전력케이블에내장한광복합케이블이 개발되면서, 케이블 온도 측정을 위한 광케이블을 설치 하지 않고 광복합 케이블 내의 광섬유을 이용하여 전력 케이블을 감시하는 시스템을 구축하고 있다. 일본의 동경전력, 중부전력, 중국전력과 미국의 Pirelli, BICC, NKF, Nexans, ABB, Plex cable 등에서광복합케이블을 활용한케이블감시시스템을운영중에있다. 우리나라 에서도 345kV 미금-성동 전력구지중T/L과신양재- 과천 전력구 지중 T/L에 광복합케이블을이용한감시 시스템을운영중에있다. 이와같이광복합케이블을 이용한 케이블 온도 측정 기술은 일본, 유럽, 미국 등 에서 상당 수준 상용화되어 있으며, 최근에는 중동, 남미, 동남아 등에서도 케이블의 온도분포 감시를 통한 Hot Spot 검출과 실시간 용량 산정및케이블고장감지를통해케이블사고를예방하는 목적으로시스템구축이증가하고있다. 그러나광복합케이블을활용하여지중케이블의고장 예방을 위한 각종 감시시스템은 송전급 케이블에 주로 적용되고 있으며, 시스템 구축비용 등의 경제적 문제로 인해 배전급 케이블에 적용된 사례는 거의 없는 실정 이다. 광복합 지중 배전케이블 지능화시스템 개발 스마트그리드가 확산되고 지능형 배전기기가 증가할 수록 배전계통에서 실시간으로 처리해야하는 데이터의 양은급증하게될것이다. 이로인해배전계통의안정적인 스마트그리드체제로의전환을위해광통신의중요성이 대두되고있다. 현재 배전선로는 전력케이블 설치와 광통신망 구축이 함께 진행되는 추세인데, 만약 광통신과 전력전송을 동시에 수행할 수 있는 광복합 케이블을 설치할 경우, 전력케이블과 광통신 선로를 별도로 포설하는 것보다 경제적이며, 동시에지중배전케이블실시간감시시스템을 구축할수있을것이다. 이에지난2009년6월부터정부 지원 하에 한전 전력연구원에서는 지중 배전계통에 광복합 케이블을 적용하고 이를 통해 광통신망과 지중 배전케이블실시간감시시스템을구축하는‘광복합지중 배전케이블지능화시스템’ 을연구중이다. 한전 전력연구원에서 연구 중인 광복합 지중 배전케 이블 지능화시스템은 현재의 지중 배전케이블을 대신 하여 광복합 케이블을 전력선으로 사용할 경우, 별도의 통신망 구축 없이 전력통신이 가능하지만, 전력선 고장 [그림 5] 광복합 케이블 시 통신 불능 상태가 될 가능성이 있다. 따라서이를
