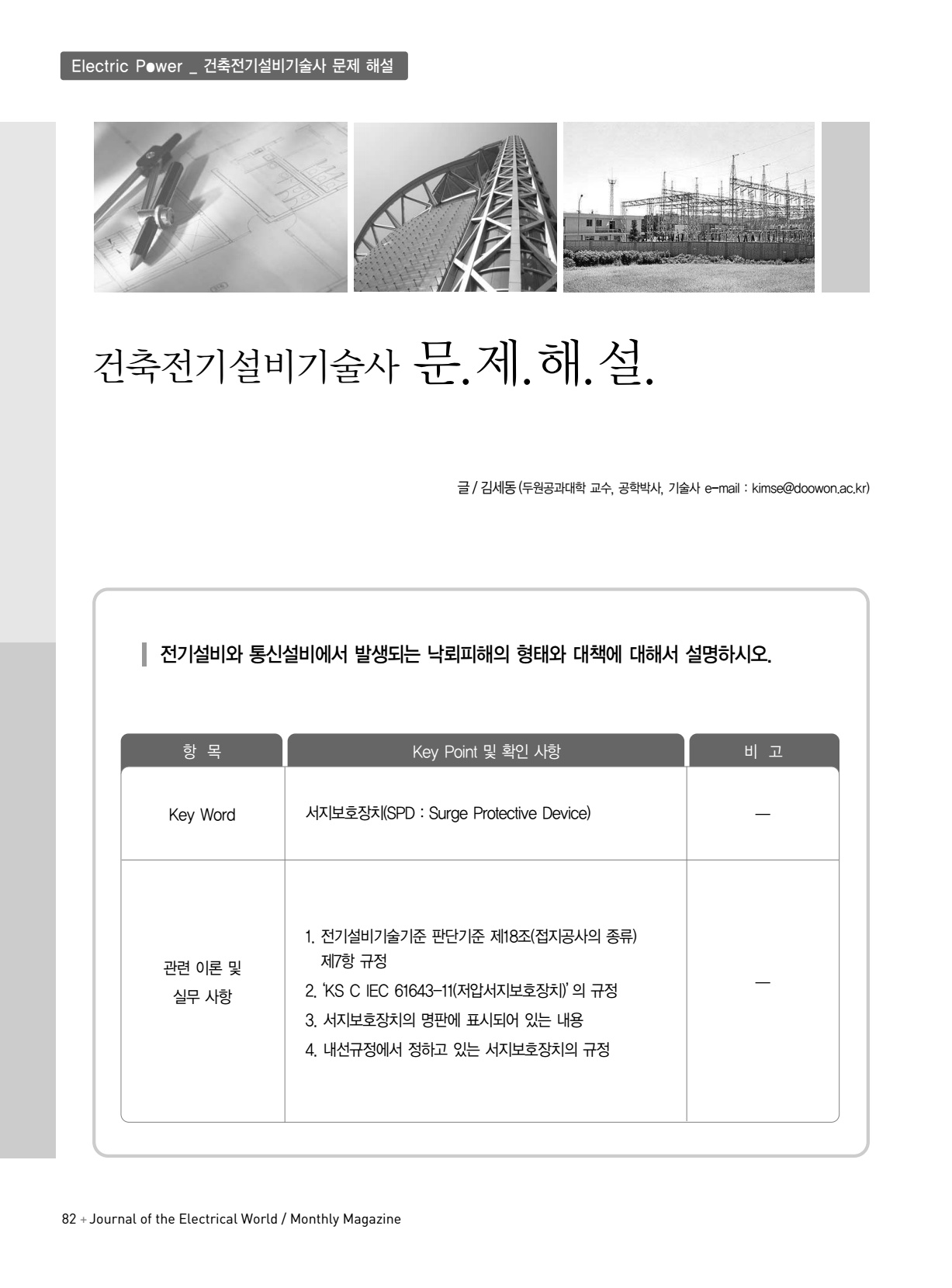

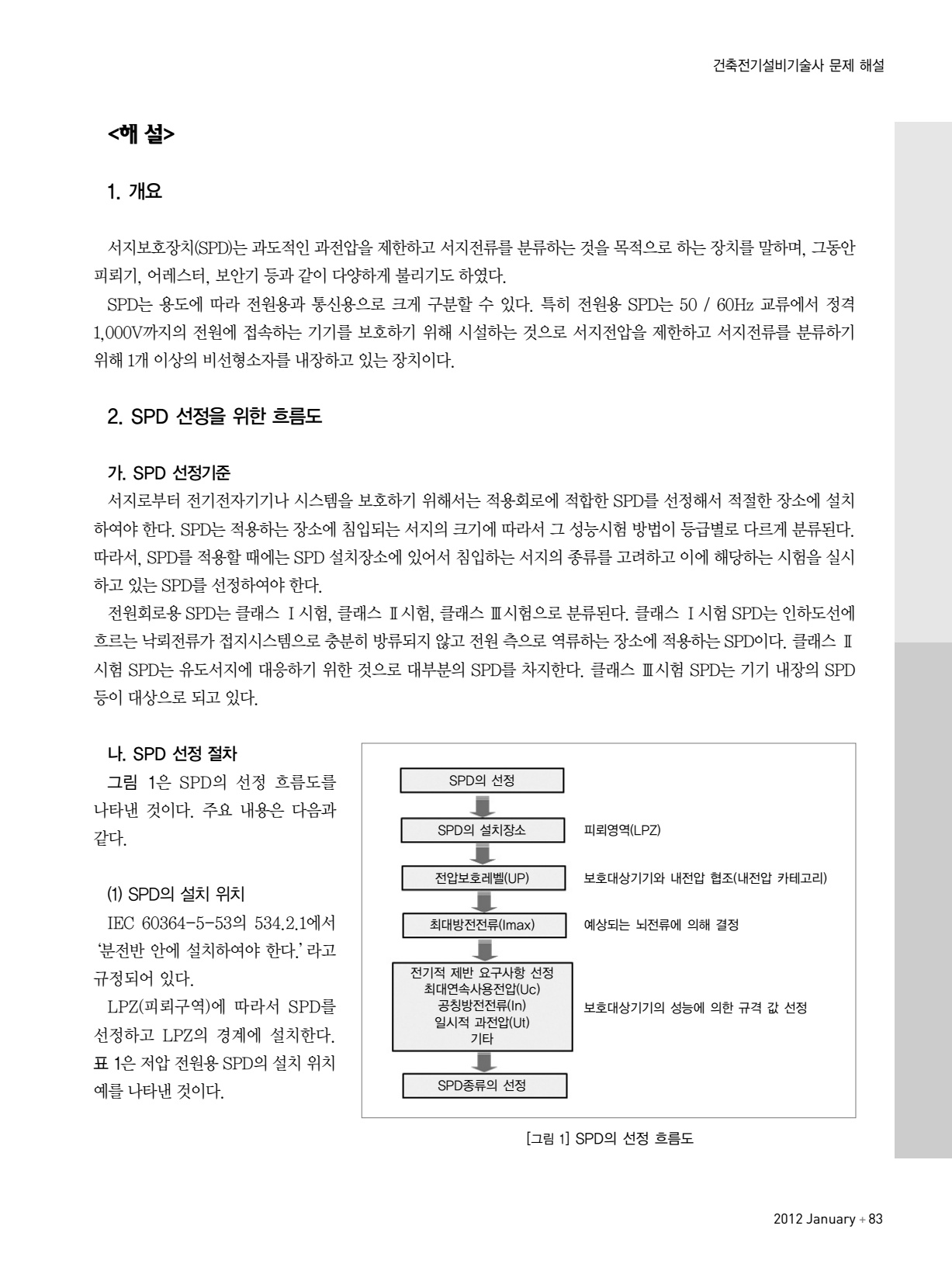

85페이지 내용 : 해 설 1. 개요 서지보호장치 SPD 는과도적인과전압을제한하고서지전류를분류하는것을목적으로하는장치를말하며, 그동안 피뢰기, 어레스터, 보안기등과같이다양하게불리기도하였다. SPD는 용도에 따라 전원용과 통신용으로 크게 구분할 수 있다. 특히 전원용 SPD는 50 60Hz 교류에서 정격 1,000V까지의 전원에 접속하는 기기를 보호하기 위해 시설하는 것으로 서지전압을 제한하고 서지전류를 분류하기 위해1개이상의비선형소자를내장하고있는장치이다. 2. SPD 선정을 위한 흐름도 가. SPD 선정기준 서지로부터 전기전자기기나 시스템을 보호하기 위해서는 적용회로에 적합한 SPD를 선정해서 적절한 장소에 설치 하여야한다. SPD는적용하는장소에침입되는서지의크기에따라서그성능시험방법이등급별로다르게분류된다. 따라서, SPD를적용할때에는SPD 설치장소에있어서침입하는서지의종류를고려하고이에해당하는시험을실시 하고있는SPD를선정하여야한다. 전원회로용SPD는클래스Ⅰ시험, 클래스Ⅱ시험, 클래스Ⅲ시험으로분류된다. 클래스Ⅰ시험SPD는인하도선에 흐르는낙뢰전류가접지시스템으로충분히방류되지않고전원측으로역류하는장소에적용하는SPD이다. 클래스Ⅱ 시험 SPD는 유도서지에 대응하기 위한 것으로 대부분의 SPD를 차지한다. 클래스 Ⅲ시험 SPD는 기기 내장의 SPD 등이대상으로되고있다. 나. SPD 선정 절차 그림 1은 SPD의 선정 흐름도를 나타낸 것이다. 주요 내용은 다음과 같다. 1 SPD의 설치 위치 IEC 60364-5-53의 534.2.1에서 ‘분전반 안에 설치하여야 한다.’ 라고 규정되어 있다. LPZ 피뢰구역 에 따라서 SPD를 선정하고 LPZ의 경계에 설치한다. 표 1은저압전원용SPD의설치위치 예를나타낸것이다. 2012 January + 83 건축전기설비기술사 문제 해설 SPD의 선정 피뢰영역 LPZ 보호대상기기와 내전압 협조 내전압 카테고리 예상되는 뇌전류에 의해 결정 보호대상기기의 성능에 의한 규격 값 선정 SPD종류의 선정 SPD의 설치장소 전압보호레벨 UP 최대방전전류 Imax 전기적 제반 요구사항 선정 최대연속사용전압 Uc 공칭방전전류 In 일시적 과전압 Ut 기타 [그림 1] SPD의 선정흐름도
