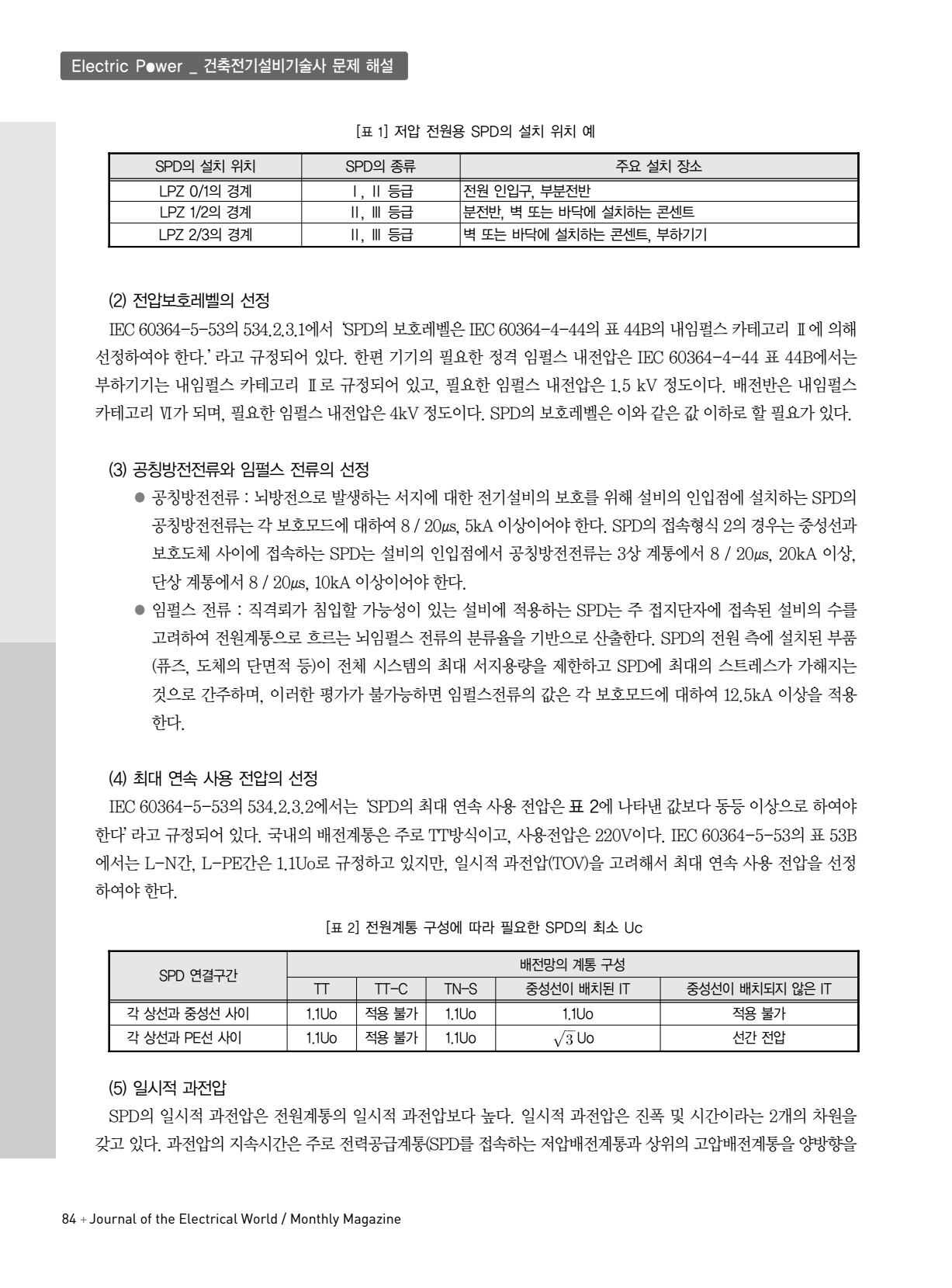

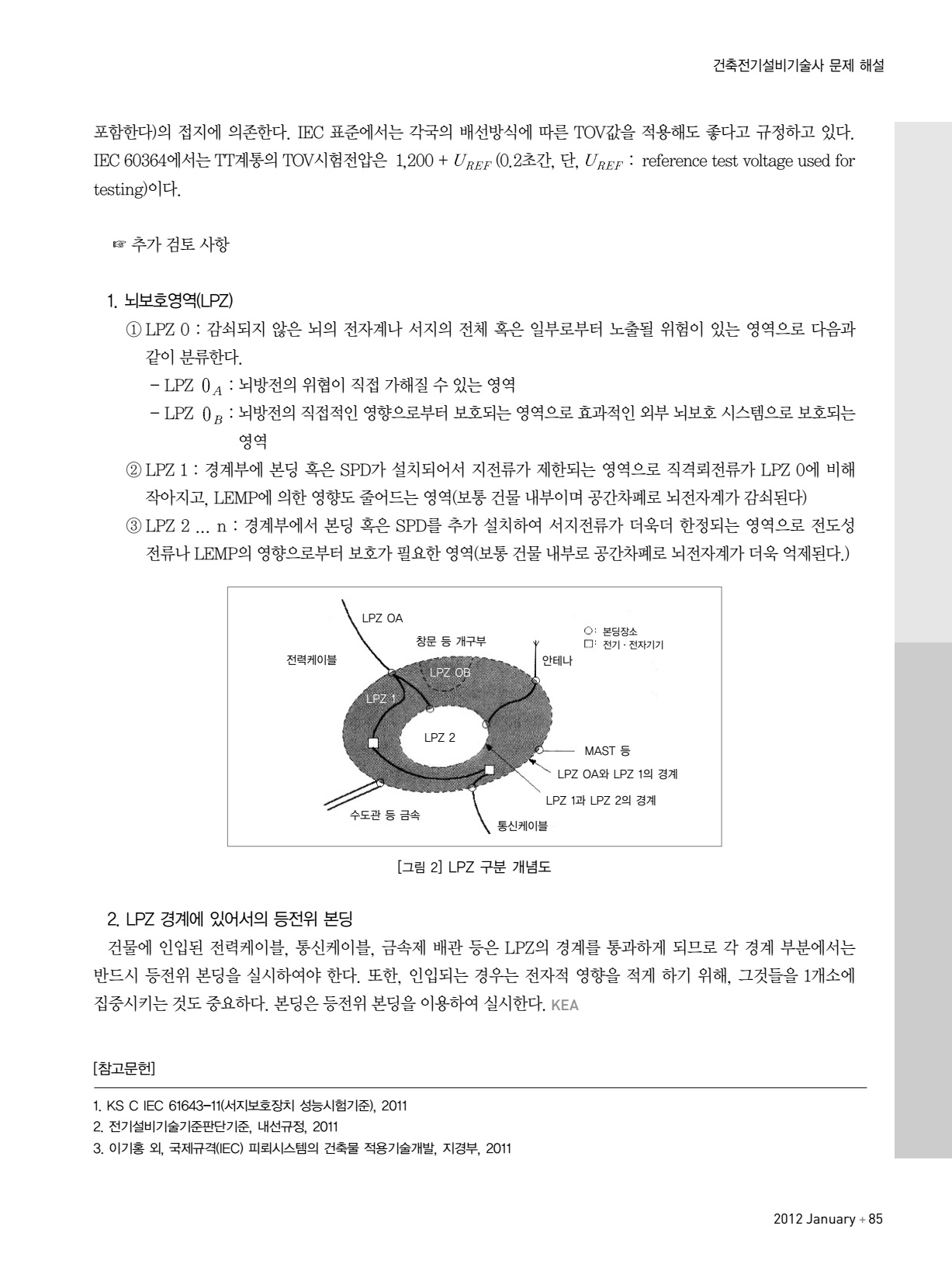

86페이지 내용 : 84 + Journal of the Electrical World Monthly Magazine Electric Power _ 건축전기설비기술사 문제 해설 2 전압보호레벨의 선정 IEC 60364-5-53의534.2.3.1에서‘SPD의보호레벨은IEC 60364-4-44의표44B의내임펄스카테고리Ⅱ에의해 선정하여야 한다.’ 라고 규정되어 있다. 한편 기기의 필요한 정격 임펄스 내전압은 IEC 60364-4-44 표 44B에서는 부하기기는 내임펄스 카테고리 Ⅱ로 규정되어 있고, 필요한 임펄스 내전압은 1.5 kV 정도이다. 배전반은 내임펄스 카테고리Ⅵ가되며, 필요한임펄스내전압은4kV 정도이다. SPD의보호레벨은이와같은값이하로할필요가있다. 3 공칭방전전류와 임펄스 전류의 선정 ●공칭방전전류뇌방전으로발생하는서지에대한전기설비의보호를위해설비의인입점에설치하는SPD의 공칭방전전류는각보호모드에대하여8 20㎲, 5kA 이상이어야한다. SPD의접속형식2의경우는중성선과 보호도체 사이에 접속하는 SPD는 설비의 인입점에서 공칭방전전류는 3상 계통에서 8 20㎲, 20kA 이상, 단상계통에서8 20㎲, 10kA 이상이어야한다. ●임펄스 전류 직격뢰가 침입할 가능성이 있는 설비에 적용하는 SPD는 주 접지단자에 접속된 설비의 수를 고려하여 전원계통으로 흐르는 뇌임펄스 전류의 분류율을 기반으로 산출한다. SPD의 전원 측에 설치된 부품 퓨즈, 도체의 단면적 등 이 전체 시스템의 최대 서지용량을 제한하고 SPD에 최대의 스트레스가 가해지는 것으로 간주하며, 이러한 평가가 불가능하면 임펄스전류의 값은 각 보호모드에 대하여 12.5kA 이상을 적용 한다. 4 최대 연속 사용 전압의 선정 IEC 60364-5-53의534.2.3.2에서는‘SPD의최대연속사용전압은 표 2에나타낸값보다동등이상으로하여야 한다’ 라고 규정되어 있다. 국내의 배전계통은 주로 TT방식이고, 사용전압은 220V이다. IEC 60364-5-53의 표 53B 에서는 L-N간, L-PE간은 1.1Uo로 규정하고 있지만, 일시적 과전압 TOV 을 고려해서 최대 연속 사용 전압을 선정 하여야한다. 5 일시적 과전압 SPD의 일시적 과전압은 전원계통의 일시적 과전압보다 높다. 일시적 과전압은 진폭 및 시간이라는 2개의 차원을 갖고있다. 과전압의지속시간은주로전력공급계통 SPD를접속하는저압배전계통과상위의고압배전계통을양방향을 [표 1] 저압 전원용 SPD의 설치 위치 예 [표 2] 전원계통 구성에 따라 필요한 SPD의 최소 Uc SPD의 설치 위치 SPD의 종류 주요 설치 장소 LPZ 0/1의 경계 Ⅰ, Ⅱ 등급 전원 인입구, 부분전반 LPZ 1/2의 경계 Ⅱ, Ⅲ 등급 분전반, 벽 또는 바닥에 설치하는 콘센트 LPZ 2/3의 경계 Ⅱ, Ⅲ 등급 벽 또는 바닥에 설치하는 콘센트, 부하기기 SPD 연결구간 배전망의 계통 구성 TT TT-C TN-S 중성선이 배치된 IT 중성선이 배치되지 않은 IT 각 상선과 중성선 사이 1.1Uo 적용 불가 1.1Uo 1.1Uo 적용 불가 각 상선과 PE선 사이 1.1Uo 적용 불가 1.1Uo Uo 선간전압
